三叶型转子泵

2019-01-22

本泵中凡与输送物料接触的零配件，均采用符合卫生标准的不锈钢材料制作，其密封件均采用无毒橡胶。可靠的防锈性和无毒密封性确保了安全卫生。

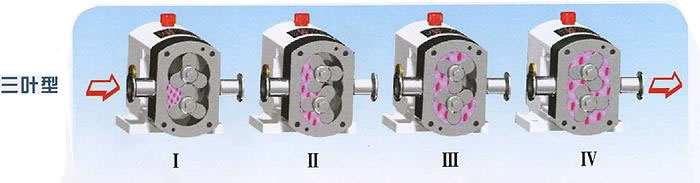

转子的流线结构以及转子室中无死点和非金属件，避免了对被输送物质造成污染。
适合于就地CIP清洗与蒸汽消毒，完全符合美国FDA规范要求及医药级（GMP)规范要求。
特别适用于在输送过程中容易其泡沫以及输送高粘度、浓度及任何含颗粒的介质，经其输送的物料保持原有品质不变，不起任何理化反应。
采用外装动、静环式机械密封，可直接水冲洗，耐高压，不易磨损，无泄漏。
体积小，流量大，扬程压力高，适用长距离与高阻力定量输送。
泵的叶轮与传动齿轮分开，且在泵腔内各零配件之间保证一定的间隙，相互不接触，无磨损，低噪音，可靠性好，使用寿命长，节能降耗。
配置变频器后，可以随意调节流量，并可做一般计量泵使用。
可输送汽、液、固等三相混合物料。可以输送的介质的粘度可高1000000CP和含固量达55%的浆料。
结构紧凑，维护方便，几乎无易损件，运行成本低。
特别适用于在输送过程中容易其泡沫以及输送高粘度、浓度及安颗粒的介质，经其输送的物料保持原有品质不变，不起任何理化反应。输送流量可以较准确的控制并可以作计量泵使

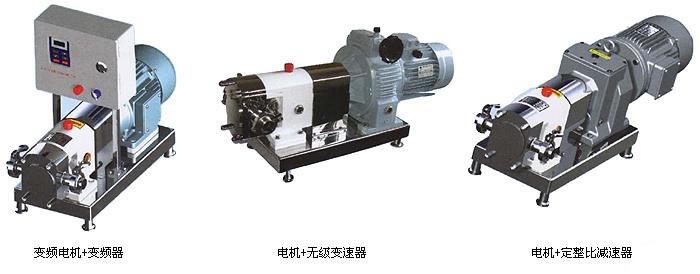

驱动形式 电机+无级变速器
主要特点：调速精度高，变速范围大（速比可在1：1.4-1：7之间任意变化），可连续工作运转，运转平稳，性能稳定，噪音低，扭矩大，流量无级可调。但它的变速是需手动来调节，自动化程度不高，调速须在运转中进行，不可停车时转动调速手轮。它不宜用于可能超负荷或堵塞使用场合。 电机+定整比减速器
主要特点：承载能力强，效率高，振动小，噪音低，能耗低，传动方式简单，但由于其速比恒定，所以决定了流量不可调。 变频电机+变频器
主要特点：扭矩大，调速精度高，运转平稳，性能稳定，可实现转速的自动调节，确保了流量的任意控制，弥补了无级变速器自动化程度不高的缺陷。缺点是变频器的价格较高。


应用领域

食品工业：牛奶、酸奶、奶油、冰淇淋、巧克力、果冻、果酱、糖浆、啤酒、汽水、果汁、布丁、番茄酱、芝麻酱、花生酱、调味品、食用油、乳酪块、乳清、麦芽汁、酵母等；

日化工业：洗面奶、洗发精、洗洁精、洗手液、淋浴露、洗衣粉、化妆品、护肤霜、染发剂、牙膏、肥皂、鞋油、甘油、脂肪酸、发型凝胶等； 化工工业：汽油、柴油、煤油、原油、油泥、沥青、油漆、颜料、染料、涂料、各种催化剂、皮革、脂肪、溶剂、树脂、硅油、粘胶剂、各种胶体料、各种高粘度物料及含固量较高的料桨等； 制药工业：各种保健品、药剂、疫苗、生物制品、糖浆、药浆、蛋白质、蜂王浆、浸膏、乳剂、药丸浆等； 环保工业：泥浆、粪肥、肥料溶液、污水、污泥、各种有毒药剂等； 建筑工业：各种油漆、涂料、树脂、有机溶剂、内外墙涂料、防水涂料、陶瓷涂料、油漆涂料、陶瓷釉料等；

其它工业：纳米材料、造纸、纺织、塑料、生化、煤炭等工业等；

性能参数

型号	升/转 （L r/）	流量 (M3/h)	建议转速 (Rpm)	极限压力 (Mpa)	粘度范围 (Cp)	功率范围 (Kw)	标配功率 (Kw)	进出口径
								卡箍	法兰
RP1	0.04	0.1~1	40~500	1.5	1~1000000	0.37~1.5	0.75	25	DN20
RP2	0.08	0.2~2	40~500	1.6	1~1000000	0.55~3.0	1.5	32	DN25
RP3	0.13	0.3~3	40~500	1.6	1~1000000	0.75~4.0	3.0	38	DN32
RP5	0.20	0.45~5	40~500	1.8	1~1000000	1.5~7.5	4.0	50	DN40
RP8	0.35	0.85~8	40~450	1.8	1~1000000	2.2~11	5.5	63.5	DN50
RP12	0.52	1.2~12	40~450	1.8	1~1000000	3.0~18.5	7.5	76	DN65
RP20	0.90	2.1~20	40~400	1.8	1~1000000	4.0~22	15	89	DN80
RP35	1.60	3.8~35	40~400	1.8	1~1000000	7.5~30	22	108	DN100
RP55	3.20	7.5~55	40~350	1.8	1~1000000	11~45	30	DN125
RP80	5.20	12.5~80	40~350	1.8	1~1000000	18.5~75	45	DN125
RP120	8.00	19~120	40~300	1.8	1~1000000	22~90	55	DN150
RP150	10.20	25~150	40~300	1.8	1~1000000	37~132	75	DN150

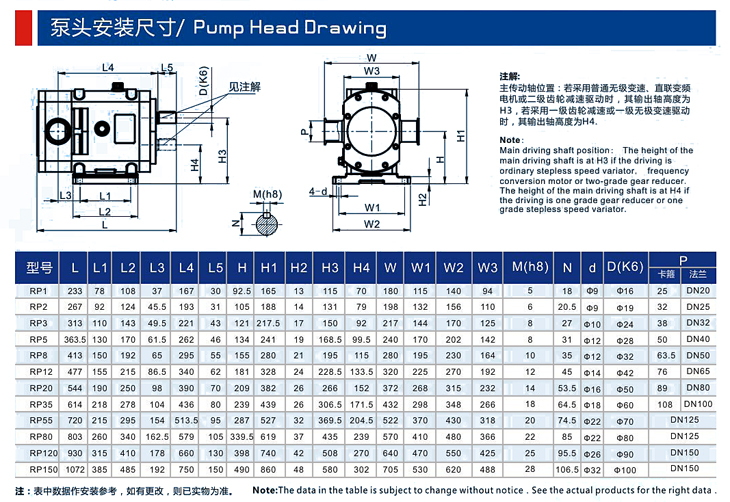

安装尺寸
