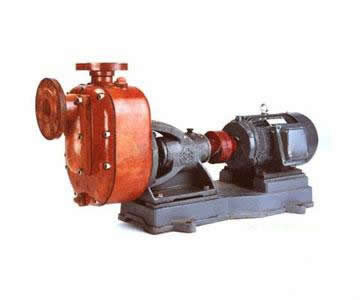

ZS型玻璃钢自吸泵2019-01-22
一、产品概述：ZS型卧式玻璃钢自吸泵，接触介质的部件，采用聚乙烯醇缩丁醛改性酚醛玻璃纤维，经高温模压成形的酚醛玻璃钢制件。产品具有轻质、高强、不变形、耐温、耐腐蚀等优良性能。在防腐方面可部分替代含钼不锈钢，钛及钛合金等贵重金属。采用WB2型外装式F4波纹机械密封，密封可靠，使用时间长。
二、产品特点：
ZS型玻璃钢自吸泵，它具有结构紧凑、操作方便、运行平稳、维修方便、效率高、寿命长、并有较强的自吸能力1、等优点。管路中不需安装底阀，工作前只需保留泵体内储有定量引液即可，因此简化了管路系统，又改善了劳动条件。
三、产品用途：
主要用于石化、冶炼、染料、印染、农药、制药、稀土、化肥等行业，输送不含固体颗粒，不易结晶，温度不高于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质必不可少的理想设备
四、性能参数
|
型 号
|
流量Q(m3/h)
|
扬程H(m)
|
转速N（r/min）
|
效率%
|
吸程
|
电机功率(Kw)
|
|---|---|---|---|---|---|---|
|
ZS50-40-20
|
12.5
|
20
|
2900
|
48
|
5
|
3
|
五、外型尺寸表
|
型 号
|
D
|
D1
|
D2
|
D3
|
d
|
d1
|
b
|
L
|
L1
|
L2
|
L3
|
B
|
B1
|
B2
|
H
|
H1
|
H2
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ZS50-40-20
|
50
|
40
|
125
|
110
|
18
|
18
|
32
|
889
|
165
|
360
|
420
|
360
|
250
|
320
|
465
|
210
|
350
|

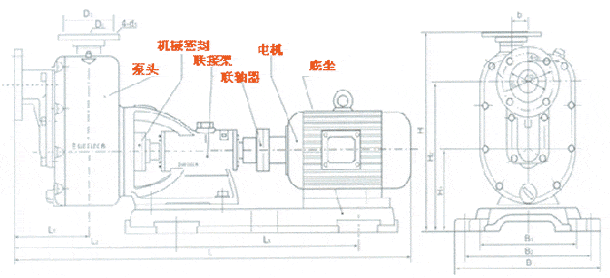

六、外型尺寸图
