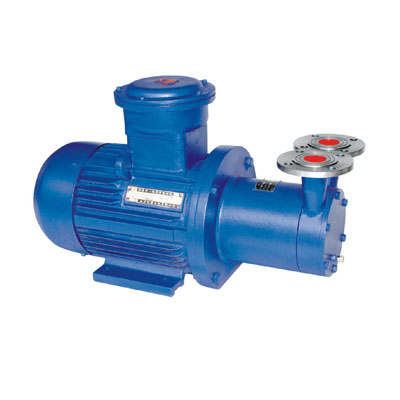

CW型磁力驱动漩涡泵
一、产品概述CW型磁力驱动旋涡泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理、工艺先进、具有全密封、无泄漏、低流量、高扬程、耐腐蚀的特点，其性能达到国外同类产品的先进水平。磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免
专业服务:
服务热线: 021-68081085
手机热线: 13310016839
电子邮件: 1214742121@qq.com
在线服务:
一、产品概述
CW型磁力驱动旋涡泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理、工艺、具有全密封、无泄漏、低流量、高扬程、耐腐蚀的特点，其性能达到国外同类产品的水平。
磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、刚玉陶瓷，不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。
二、主要材料及用途
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、可靠、使用维修方便。可广泛应用于化工、制药、石油、抽送酸、碱液、油类，稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆.
性能参数
| 型号 | 流量 | 扬程 | 转速 | 电机功率 | 允许吸上高度 | 重量 |
|---|---|---|---|---|---|---|
| CW20-20 | 0.72 | 20 | 2900 | 0.75 | 6 | 26 |
| CW20-40 | 0.72 | 40 | 2900 | 0.75 | 6 | 32 |
| CW20-65 | 0.72 | 65 | 2900 | 1.5 | 6 | 36 |
| CW25-25 | 1.44 | 25 | 2900 | 0.75 | 5 | 28 |
| CW25-40 | 1.44 | 40 | 2900 | 1.5 | 5 | 40 |
| CW25-75 | 1.44 | 75 | 2900 | 3 | 5 | 55 |
| CW32-30 | 2.88 | 30 | 2900 | 1.5 | 5 | 38 |
| CW32-50 | 2.88 | 50 | 2900 | 2.2 | 5 | 52 |
| CW32-75 | 2.88 | 75 | 2900 | 4 | 5 | 76 |
| CW32-120 | 2.88 | 120 | 2900 | 5.5 | 4.5 | 95 |
| CW40-40 | 5.4 | 40 | 2900 | 4 | 4 | 70 |
| CW40-90 | 5.4 | 90 | 2900 | 7.5 | 3.5 | 105 |
| CW50-45 | 9 | 45 | 2900 | 5.5 | 4 | 92 |
| CW65-50 | 14.4 | 50 | 2900 | 11 | 3.5 | 158 |
|
故障现象 |
原 因 分 析 |
排 除 方 法 |
|
泵不出水 |
1、 水泵反转 |
1、 调整电机旋转方向 |
|
2、 进水管漏气 |
2、 杜绝漏气 |
|
|
3、 泵腔储水不足 |
3、 增加储水量 |
|
|
4、 电压太高、启动时联轴器打滑 |
4、 调整电压 |
|
|
5、 吸程太高 |
5、 降低泵安装位置 |
|
|
6、没有灌水或泵内不足 |
6、 放净空气、灌满水 |
|
|
7、叶轮受阻不转 |
7、请先叶轮、泵壳、隔离套 |
|
|
8、底阀堵死或锈死 |
8、清洗杜塞物和修理底阀 |
|
|
流量不足 |
1、 吸入管径大小或堵塞 |
1、 调换或清洗进水管 |
|
2、 叶轮流道阻塞 |
2、 清洗叶轮 |
|
|
3、 扬程过高 |
3、 开大出水阀 |
|
|
4、 转速不够、 |
4、 恢复额定转速 |
|
|
5、叶轮磨损或腐蚀严重 |
5、更换叶轮 |
|
|
6、扬程过高或吸程过高额定 |
6、降低扬程、降低泵的安装位置 |
|
|
7、吸入管路空气漏进 |
7、拒绝漏气 |
|
|
8、密封环严重磨损 |
8、更换密封环 |
|
|
扬程过低 |
1、 流量过大 |
1、 关小出水阀 |
|
2、 转速太低 |
2、 恢复额定转速 |
|
|
澡音太大 |
1、 泵轴严重磨损 |
1、 更换泵轴 |
|
2、 轴承严重磨损 |
2、 更换轴承 |
|
|
3、 外磁钢或内磁钢与隔离套接触 |
3、 拆除泵头重新组装 |
|
|
4、 密封环与叶轮研磨 |
4、 更换止推环、密封环 |
|
|
5、 泵没有固定好 |
5、 重新固定好 |
|
|
漏液 |
1、 Ｏ型密封圈损坏 |
1、 更换Ｏ型密封圈 |
